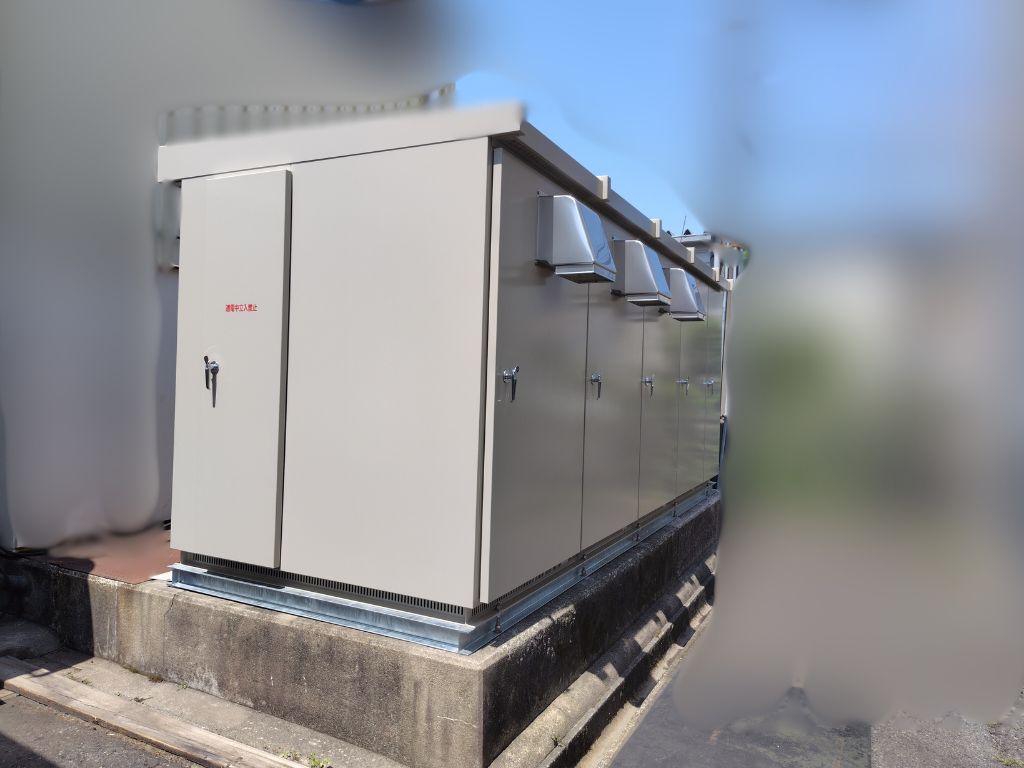

工場や倉庫の敷地に置かれている、灰色の金属製の箱。それがキュービクルです。
電力会社から届く高圧6,600Vの電気を、設備や照明で使える100V・200Vに変える受変電設備で、法令上は自家用電気工作物にあたります。
この記事では、キュービクルの中で電気がどのように流れるのか、どこに設置されるのか、そしていつ更新が必要になるのかまでをまとめました。工場・倉庫・公共施設の設備ご担当者の方が、現場の判断材料として使える内容を目指しています。
キュービクルとは、電力会社から送られる高圧6,600Vの電気を、建物で使える100V・200Vに変換・分配する受変電設備（高圧受電設備）のことです。
「受変電設備」とは、受電と変圧をひとまとめにした設備の総称です。それを金属製の箱（キュービクル＝箱型）に収めて屋外や屋上に設置できるようにしたものが、キュービクル式高圧受変電設備と呼ばれます。
工場やビルのように大きな電力を使う施設は、一般家庭のように低圧のまま受電することができません。そのため高圧で受電し、自分の敷地内で変圧する必要があります。その役割を担うのがキュービクルです。
では、電気がどのようにキュービクル内を通過し、最終的に設備や照明で使われるのかを順に見ていきましょう。
建物に電気が届くまでの流れは、電力会社の配電線から高圧電力を引き込むところから始まります。
発電所でつくられた電気は変電所を経て、6,600Vの高圧のまま配電線で各地へ送られます。工場や倉庫などの需要家では、この高圧電力を敷地内へ引き込み、キュービクルで使える電圧へ変換します。
電力会社から送られてくる高圧電気（通常6,600V）は、まずPAS（高圧気中開閉器／ポールマウントエアスイッチ）を通ってキュービクルへ引き込まれます。
PASは、敷地の境界近くの電柱の上に設置される区分開閉器です。高圧電気を安全にオン・オフするための装置で、ここが需要家側の設備の始まりにあたります。
PASより先（建物側）は需要家の責任範囲、手前は電力会社の責任範囲という「責任分界点」の目印になる装置でもあります。
PASを通った高圧電気は、高圧ケーブルを通って敷地内のキュービクルへと引き込まれます。架空引込であれば電柱から引下げたケーブルで、地中引込であれば管路を通したケーブルで、それぞれキュービクルの受電部へつながります。
PASは遠隔操作にも対応しており、停電作業や事故時に現場の高圧回路を切り離す操作ができます。キュービクルへの電力供給の「入口」として、非常に重要な役割を果たしています。
PASのもう一つの大きな役割が、事故の切り離しです。構内（自分の敷地内）で地絡や短絡が起きたとき、PASが自動で遮断することで、電力会社側の配電線へ事故が広がるのを防ぎます。
この自動遮断は、PASに取り付けられたSOG制御装置（地絡継電器など）が異常を検出して動作することで行われます。構内の異常を構内だけで止めるための仕組みです。
この切り離しがうまく働かないと、周辺地域一帯を停電させてしまう「波及事故」につながります。工場であれば操業停止だけでなく、近隣への影響という形で責任を問われることにもなりかねません。
架空（電柱）ではなく地中から引き込む場合は、PASの代わりにUGS（地中線用開閉器）が使われます。役割はPASと同様で、構内事故の波及防止を担います。
UGSは地上の受電箱内などに設置されるため、電柱がない敷地や、景観・用地の制約がある現場でも採用されます。
PASやUGSにも更新の目安があり、一般には設置から15年程度が交換の目安とされています。本体が健全でも、内蔵された地絡継電器（SOG制御装置）の劣化で動作しなくなるケースがあるため、キュービクル本体とあわせて状態を確認しておきたい部分です。
実際に、市立小学校の高圧受電設備改修工事（高圧ケーブル・PAS更新）の事例では、高圧ケーブルとPASをあわせて更新しています。
引き込まれた高圧電力は、次に断路器を通ります。この装置は、メンテナンスなどで安全に作業を行うために回路を完全に遮断する役割を持っています。
断路器は負荷がかかっている状態では操作できませんが、作業者の安全を確保するために欠かせない装置です。
その後、高圧負荷開閉器に電気が流れます。この開閉器は負荷電流がかかった状態での開閉が可能で、通常の高圧電気の制御を行います。
あわせて高圧ヒューズが設置されており、過電流や短絡が発生した場合にはヒューズが溶断し、回路を守ります。これにより変圧器やその他の重要な機器を保護し、事故を未然に防いでいます。
次に、電気は変圧器（トランス）に送られます。変圧器は6,600Vの高圧を100Vや200Vといった利用可能な低圧に変換する装置です。
この変換により、電気は照明や生産設備、空調などで安全に使える形になります。高圧を低圧にすることは、建物内での使用において非常に重要な工程です。
変圧された低圧電気は、低圧遮断器を通ります。この遮断器は、過電流が発生した場合に回路を自動的に遮断する機能を持っています。
この保護機能により、電気設備や建物内の安全性が確保されます。異常時に電気供給が止まることで、設備の損傷や火災のリスクを減らしています。
最後に、低圧に変換された電気は低圧配電盤へと送られ、建物内の各機器や設備に分配されます。
配電盤内には配線用遮断器が設置されており、個々の回路ごとに過電流が発生した場合には即座に遮断して安全性を確保します。これにより、各設備が安心して電力を使用できるようになります。
| 順番 | 機器 | 主な役割 |
|---|---|---|
| 1 | PAS／UGS | 高圧の引き込み口。構内事故の波及防止 |
| 2 | 断路器 | 点検時に回路を完全に切り離す |
| 3 | 高圧負荷開閉器・高圧ヒューズ | 通常時の開閉と、過電流・短絡からの保護 |
| 4 | 変圧器（トランス） | 6,600Vを100V・200Vへ変換 |
| 5 | 低圧遮断器 | 低圧側の過電流を自動遮断 |
| 6 | 低圧配電盤 | 各設備・各回路へ電力を分配 |
キュービクルの設置場所は、敷地の広さや建物の構造によって決まります。代表的な3つのパターンを整理します。
屋外設置で錆が出始めている場合は、全体更新の前に防錆塗装で延命できるケースもあります（市立小学校のキュービクル塗装改修工事の事例）。
また、浸水リスクのある敷地では基礎の嵩上げという選択肢もあります（特別史跡平城宮跡のキュービクル嵩上げ工事の事例）。
屋上設置の実例としては、高圧受配電設備（キュービクル）屋上設置工事・短納期対応の事例をご覧ください。
キュービクルは屋外で24時間通電し続ける設備のため、どうしても経年で劣化します。一般に、キュービクル本体（外箱を含む設備全体）は設置から15〜20年が更新の目安とされています。
変圧器や遮断器といった内部機器にも、メーカーが示す更新推奨年数があります。使用環境によって前後するため一律には言えませんが、年数が近づいたら計画的に検討を始めるのが安全です。
とくに「点検で指摘を受けたが、どこに工事を頼めばよいか分からない」というご相談は多くいただきます。実際に保安協会の指摘をきっかけに全体更新へ進んだ事例が、保安協会の指摘を機に老朽キュービクルを全体更新した事例です。
老朽化による更新の実例は高圧受電設備（キュービクル）の老朽化に伴う更新工事、トランス単位での更新は学校電気室の高圧受電設備（トランス）更新工事が参考になります。
容量不足への対応としては、キュービクルの電源増設に伴う高圧受電設備工事や、空調電源増設工事（キュービクル設置・電柱建柱による高圧引込）の事例もあります。
キュービクル更新工事は、機器を入れ替えるだけの作業ではありません。電力会社との協議や停電計画を含め、おおむね次のような流れで進みます。
最大の課題は停電時間の確保です。稼働中の工場では平日の長時間停電が難しいため、休日・夜間や年末年始・お盆などの長期休暇に合わせた工程調整が現実的な解になります。
どうしても止められない設備がある場合は、仮設電源や発電機を用意して、生産への影響を抑えながら切り替える方法もあります。計画段階で「どの系統を何時間止められるか」を整理しておくと、工程が組みやすくなります。
関西電力との調整が必要になるケースも多く、保育所の高圧ケーブル更新工事（関西電力との調整）の事例では、利用者への影響を抑えた日程で工事を行っています。
株式会社島田産業は1945年創業、大阪府貝塚市を拠点とする電設資材・電気設備のトータルエンジニアリング商社です（大阪府知事許可（般-4）第137657号）。
電材商社としての仕入力を活かして機器を手配しやすく、設計・資材手配・施工までワンストップで進められるのが強みです。協力会社のネットワークにより、電気工事だけでなく空調や土木を伴う工事にも対応でき、官公庁での実績も多数あります。
学校や市民センターなどの公共施設の実績としては、市民センターキュービクル改修工事や市立小学校の高圧受電設備改修工事（経年劣化）もご覧ください。
更新工事の費用は、受電容量（kVA）、設置場所、既存設備の撤去範囲、停電工程の組み方によって大きく変わります。同じ容量でも、屋上設置でクレーンが必要な現場と地上設置の現場では条件が異なります。
当社では現地調査とお見積りを無料で行っていますので、まずは現状をご相談ください。
▶ キュービクルの更新工事について相談する（現地調査・お見積り無料）
キュービクルは、電力会社から引き込んだ高圧電気を、断路器・負荷開閉器・ヒューズ・変圧器・低圧遮断器・配電盤といった装置を経由させ、建物内で使える形に変換して供給する設備です。
このプロセス全体を通じて電力の安定供給と安全を両立させており、日々の生産や業務を支える「縁の下の力持ち」といえます。
一方で、設置から15〜20年が経過したキュービクルは更新の検討時期に入ります。点検での指摘、外箱の錆、容量不足といったサインが出たら、早めに現地調査を受けておくと、停電計画を含めた無理のない工程を組めます。
キュービクルとは、電力会社から供給される高圧電気（通常6,600V）を、建物内で使用できる低圧（100V・200V）に変換・分配するための受変電設備です。工場やビルなど、大量の電力を使用する施設に設置されています。
PASは電柱に設置される装置で、電力会社からの高圧電気をキュービクルへ引き込む際の「入口」となります。高圧電気を安全にオン・オフする機能を持ち、遠隔操作にも対応しています。事故発生時に自動遮断し、波及事故を防ぐ役割も担っています。
変圧器は、電力会社から送られてくる6,600Vの高圧電気を、照明や機器で使用できる100V・200Vの低圧に変換する装置です。この変換によって、建物内の各設備が安全に電力を使用できるようになります。
キュービクルには、断路器・高圧ヒューズ・低圧遮断器など複数の保護装置が組み合わさっています。過電流や短絡が発生した際には、これらの装置が自動的に回路を遮断し、設備の損傷や火災を防ぎます。多重の安全機構によって、安定した電力供給が実現されています。
キュービクルは電気事業法により、年1回以上の自主点検と定期報告が義務付けられています。これらの法定点検（電気保安点検）は、電気保安法人や電気主任技術者が行います。
当社は点検で指摘された箇所の改修・更新工事を担当しており、設計・資材手配・施工までワンストップでご対応します。点検報告書をお手元にご相談いただければ、必要な工事の範囲と進め方をご提案します。
一般には設置から15〜20年が更新の目安とされています。ただし海沿いの塩害環境や、粉じんの多い工場など、設置環境によって劣化の進み方は前後します。年数だけでなく、点検結果や外観の状態とあわせて判断するのが現実的です。
屋外設置用の仕様がありますので、屋外に置くこと自体は問題ありません。ただし雨風や紫外線の影響で、外箱の錆や扉パッキンの劣化が進みやすくなります。定期的に外観を確認し、必要に応じて防錆塗装などの対策を行うと長持ちします。
設備を入れ替えるタイミングでは停電が必要です。ただし、仮設電源や発電機の利用、休日・夜間工事、長期休暇に合わせた工程調整によって、生産への影響を抑える方法があります。止められない設備がどれかを事前に整理しておくと、計画が立てやすくなります。
